Redz Ckl154 Modbus. 2 X 10 / 100Base-T X Bağlantı Noktalı. 1 X

Redz CKL154 Modbus, 2 x 10 / 100Base-T (x) Bağlantı Noktalı, 1 x RS232 ve 1 x RS485 Seri Bağlantı Noktalı Seri Ethernet Ağ Geçidi

Genel Özellikler:

- 2 x 10 / 100Base-T (X) bağlantı
noktasını
destekler - Her bağlantı noktasında Tam / Yarım Çift Yönlü, otomatik MDI / MDI-X'i destekler - 921600 Baud'a kadar 1 x RS232 ve 1 x RS485 Seri Bağlantıyı destekler
- Gömülü web arayüzü kullanım kolaylığı
- REDZ özel tasarım, tak ve çalıştır Sunucu-İstemci İşletim Modları
- Düğmelerle REDZ Çalışma modları arasında anında geçiş
- Sunucu Modunda 10 adede kadar istemci bağlantısı
- DHCP Sunucu Yeteneği
- Web arayüzünde Kolay Takip Cihaz Durumu
- 3 farklı Ağ Geçidi İşletim Modları:
     Şeffaf İletişim
     Modbus TCP'den RTU'ya Dönüştürme
     Modbus RTU'dan TCP'ye Dönüştürme
- Şeffaf Çalışma Modu, cihazın Seri - Ethernet Ağ Geçidi olarak çalışmasını sağlar
- Modbus TCP - RTU (Modbus TCP Ana Cihaz ile kullanılır) Çalışma Modu, cihazın Modbus Ağ Geçidi olarak hareket etmesini sağlar
- Modbus RTU - TCP (Modbus RTU Master Cihazı için kullanılır) Çalışma Modu cihaza izin verir Modbus Ağ Geçidi görevi görür
- Modbus RTU'dan TCP Ağ Geçidi Çalışma Moduna 10 adede kadar uzak TCP / IP cihaz bağlantısı -
Web arayüzünde takip etmesi kolay Seri ve Ethernet veri paketleri
- TCP Sunucu Modunda Kara Liste ve Beyaz Liste tabanlı IP Filtresi
- Firmware Yükseltme Web üzerinden
- Aynı cihazda 2 bellenim depolama özelliği (yalnızca 1 aktif)
- 5-60V DC geniş güç girişi
- -40 ila 85 ° C arasında geniş çalışma sıcaklığı aralığı
- Sağlam Metal IP-40 gövde tasarımı
- DIN-Ray montajı

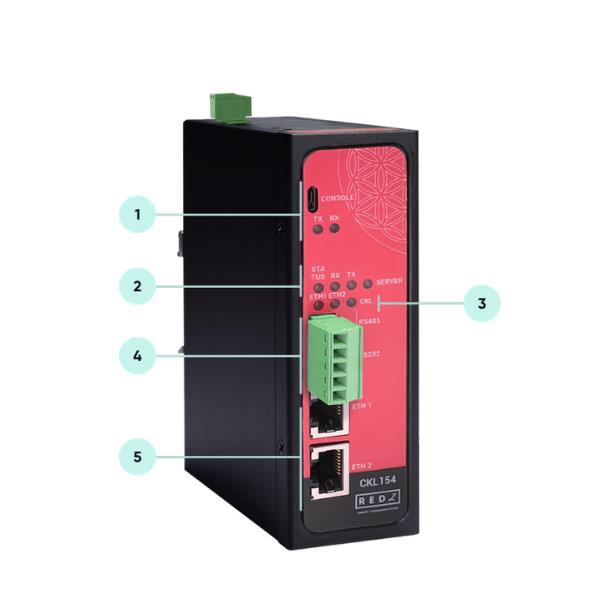

1-115200 baud
Console Tx ve Rx'de LOG için Mikro USB Konsol portu Veri aktarımı gerçekleştiğinde yanıp söner.
2-Cihaz Durum LED'leri
DURUM: Cihazın çalışmasına göre yanıp söner
- Kullanılan TCP hattı bağlantı yokken yanıp söner ve TCP bağlantısından sonra AÇIK kalırsa
- Kullanılan Seri hat AÇIK
kaldığında Cihaz Tx ve Rx veri aktarımı gerçekleştiğinde yanıp söner
SUNUCU: REDZ'den Sunucu seçildikten sonra AÇIK kalır özel tasarım, tak ve çalıştır Sunucu-İstemci İşletim Modları. İstemci çalıştırma Modu seçildiyse KAPALI kalır
3-Port 1, 2 ve CKL cihazının kendisi için ETHERNET Etkinlik LED'leri. Ethernet etkinliği sırasında yanıp söner.
4-5 pinli Terminal Bloğu
RS232: Tx, Rx ve GND pinleri
RS485: A ve B pinleri
Web arayüzü üzerinden etkinleştirilebilir ve baud hızı / veri tipi yapılandırılabilir
5-10 / 100Base-T (X) Ethernet bağlantı noktaları

Teknik Özellikler:

Teknoloji:
Ethernet Standartları: 100Base-T (X) için 10Base-T IEEE 802.3u için IEEE 802.3 IEEE 802.3x Akış Kontrolü
Mac Masası: 1K MAC adresi girişi
İşleme: Mağaza ve ileri
Hafıza: 448K bit paket arabellek belleği

Konnektörler ve Bağlantılar:
Konsol Bağlantı Noktası: 115200 baud'da LOG için mikro USB bağlantısı
10 / 100T (X) RJ45 Bağlantı Noktaları: 2 portta Ethernet Bağlantısı
Seri bağlantı girişleri: 5 pin kablolu Terminal Bağlantısı
Tx, Rx, RS232: A için GND ve RS485 için B
Sıfırlama Düğmeleri: İstemciye Sıfırla ve Sunucuya Sıfırla İşletim modları düğmeleri

Led Göstergeler:
Güç göstergesi: Güç LED'i
10 / 100T (X) Göstergeleri:
                           Etkinlik LED'leri: ETH1, ETH2 ve CKL (Cihazın kendi etkinliği)
Sistem Göstergeleri: Durum LED'i,veri LED'lerinin Tx ve Rx'i ve Sunucu LED'i (LED AÇIK: Sunucu Çalışma Modu, LED KAPALI: İstemci Çalışma Modu)
Konsol Göstergeleri: Tx ve Rx veri LED'leri

Güç:
Giriş aralığı: 5-60V DC girişi
Ters Polarite Koruması: Mevcut
Termal Kapatma ve Akım Sınırı Koruması: Mevcut
